Kapalı Devre Yeni Teknoloji – Dragon 7

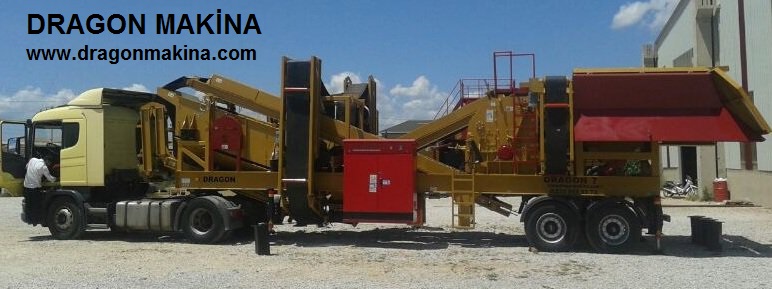

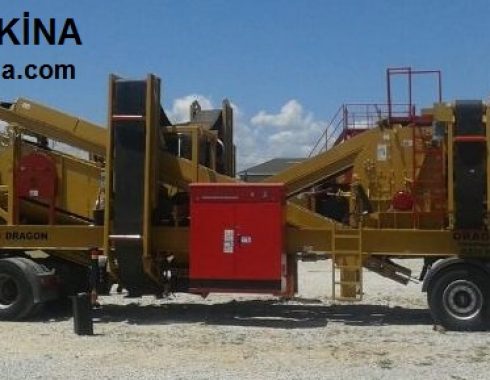

Mobil Konkasör DRAGON 7 Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji
Dragon 7 Kapalı devre Kırma sistemi- By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.

Tüm mekanizma tek bir platformda toplanmış vaziyette olup , bir tır ile taşınabilir. 15 dakika içinde işletmeye alınacak şekilde düzenek kurulmuştur.
Bilinen Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir. Şu an dünya ve Türkiye Pazarında en çok tercih edilen makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar
Titreşimli Besleyici ve Haznesi Besleyici sistemi
Besleyici Ebadı : 650 x 2500 mm
2 Adet Vibromotor ile oldukça yüksek titreşim sağlanmakdadır. Bu vesile ile sorun olmadan ve çalışma en düşük bakım sunulmakdadır.
Besleyici deposu Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ek depolarla kamyon ile de besleme yapılabilir.
Besleyicide aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.
Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.
Dragon 7 Gelişmiş Turbo Darbeli Konkasör sistemi
Besleme olugu 650 x 600 milimetre
Rotor : 1000 x 650 milimetre Kırıcıda İnceltmeyi sağlayan iki adet özel duvar vardır.
Motor Gücü 90 -110 Kw Özel ayar blokları sayesinde Primer , sekonder işlevi tek bir makina’da toplanmıştır.
50 kata varan yüksek küçültme oranları ile benzersizdir.
Ana Konveyör Bant Sistemi 800 mm Paletli tip konveyör lastiklidir.
Titreşimli Elek Sistemi Yüksek Kapasiteli Tip
Ebat : 1250 x 3000mm
Motor Gücü 11 Kw Kat Adeti : 3 Katlı
– Elek altı Stok Konveyörü 800 mm Katlanır tip
– Stok Konveyörü 2 adet 500 mm Katlanır tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 500 mm
– Mobil Şasi Sistemi iki Akslı Özel konstriksiyon Şasi
– Hidrolik sistemde dör hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 6 Piston özel kumanda sistemi ile kontrol edilir.
Hidrolik Güç Sistemi 105 Litre
Manyetik Konveyör Bant 600 mm (Opsiyonel)
– Pano Malzemesi Siemens Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
– Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü. ( Opsiyonel )
Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 80 – 100 ton/Saat Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. (Opsiyonel )
Besleyiciler Vibromotorlu olur Emtaş, İtalvibras,Oli Markadır.
Ana Bant Tahrik Tamburu Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.
Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür
– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır.(Opsiyonel)
Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 12 – 16 Lt/Saat ( Opsiyonel )
– Hidrolik bant açma sistemi (Opsiyonel)
– Hidrolik besleyici ilave hazne açma sistemi (Opsiyonel)
– Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
– Toplam Ağırlığı : 25.000 Kg
– Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 12.000 mm x Yükseklik 4300 mm
Mobil Kırma ve Eleme Tesisi DRAGON 7
Maksimum besleme boyutu: 600mm
İdeal beslenme boyutu: 0 – 500 mm
Final boyutu: 0 – 20 mm (0-5 mm, 5-12 mm, 12-20 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 80 – 100 t/s
Nihai Ürün boyutu mm (Ayarlanabilir): 0 – 20 mm
Motor Gücü Motor(kW): 122 Kw – 142 Kw
