Kırma Eleme Tesisi Dragon 5000

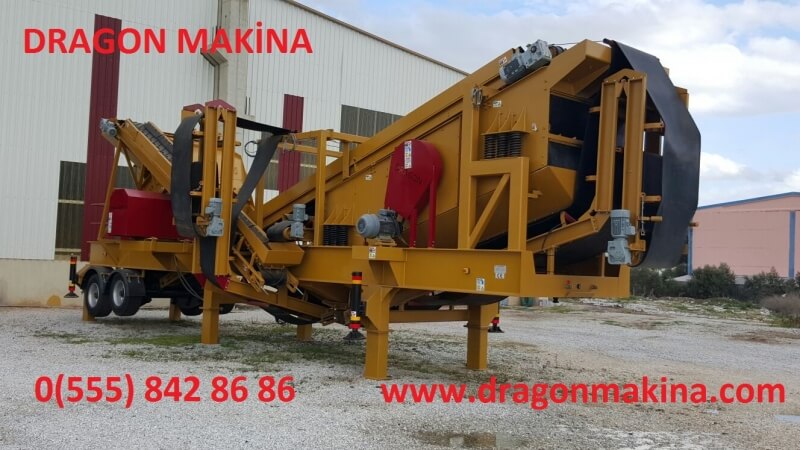

Mobil Sekonder Kırma Eleme Tesisi Dragon 5000
Dragon 5000 Mobil Sekonder Kırma Eleme Tesisi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
1 saat içinde işletmeye alınabilmesi için dizayn edilmişdir.Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.Sistemdeki mevcut makina ve ekipmanlar,
Konik Kırıcı 300 (Hydro Cone)
Ana kırıcı ünite
Besleme boyutu max. 210 mm
Kırıcı Motor 200 KW
Ana ağırlığı 15.500 kg
Tahrik mili hızı 700-1200 d/dk
Hidrolik ve yağlama ünitesi
Motor kasnağı
V- kayışı
Motor sehpası
Makine kendi astarları ile birlikde
Hidrolik silindirli ayarlama ve sıkıştırma halkası
Çift taraflı çalışan silindir ve akümülatörlerle sağlanan aşırı yük koruması
Karşı mil sistemi
İç yatakları ve küresel yatakları ile konik kafa sistemi
Eksantrik sistem
Ayar kutusu ve hidrolik motorlu kırıcı üst şese sistemi
Yağlama/ Hidrolik
-Titreşimli elek sistemi Yüksek Kapasiteli tip
Ebat : 2000x5000mm
Motor Gücü 22 KW
Kat Adeti : 3 Katlı
– Ana Bant 1000 mm
– Elek altı Stok Konveyörü 1000 mm Katlanır tip
– Stok Konveyörü 2 adet 600 mm Katlamalı tip
– Geri Dönüş Toplama Konveyörü 600 mm
– Geri Dönüş Konveyörü 600 mm
– Mobil Şasi Sistemi 2 Akslı Özel konstriksiyon Şasi
– Hidrolik Sistem,sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.
– Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Kapasite : Kırılacak Malzeme ve Besleme,Nihayi ürün boyutlarına göre degişken olup 250 – 375 ton Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş ,İnter Markalıdır.

Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

Sistemdeki Ek Standart Özellikler
– Tozsuzlandırma Sistemi

PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür.

– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.

Mobil Sekonder Kırma Eleme Tesisi Dragon 5000

Maksimum besleme boyutu: 250mm
İdeal beslenme boyutu: 0 – 250mm
Final boyutu: 0 – 20 mm (0-5 mm, 5-12 mm, 12-20 mm veya istenen üç tip malzeme)
Kapasite(t/s): 200 – 300 t/s
Nihai Ürün boyutu mm (Ayarlanabilir): 0 – 20 mm
Motor Gücü Motor(kW): 240 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
– Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.

Neden Yeni Nesil Dragon Mobil Kırma ve Eleme Tesisleri ?

* En büyük avantajı beton santralleri ve asfalt plentlerinin kullanımı için 3 tip agrega üretebilmesidir. Ayrıca besleyicideki ızgaraları sayesinde topraklı ya da kırmaya ihtiyaç duyulmayan malzemeyi dışarıya atma yada kırıcıya sokmadan sisteme tekrar besleme sistemi yani By-pass sistemi mevcuttur. Bu ana özellikleri sayesinde sabit tesislerin işlevselliğini fazlasıyla yerine getirmektedir.
* Klasik mobil tesisler, birkaç ünitenin bir araya gelmesi ile oluşur. Bu da kurulumda zaman ve iş gücü kaybına neden olmaktadır. Yeni nesil mobil tesislerimizin tüm ekipmanları, tek bir platformda toplanmıştır. 1 saat içinde kullanıma hazır hale getirilebilir ve kurulumu tamamlanmış tesis, 1 saat içinde taşınabilmektedir.
* Kompakt tasarımı sayesinde küçük alanlarda kurulum yapılabilir.
* Tek bir tırla taşınabilmesi, nakliye kolaylığı sağlar.
* Beton ile sabitlenmeden çalıştırılabilmesi sayesinde hem beton maliyetinden kurtulma hemde hemen devreye alınabilmekdedir.
* Tek bir personel tarafından kontrol edilebilmesi operasyonel kolaylık sağlar.
* Yeni nesil Dragon kırma ve eleme tesisleri, yüksek teknolojisi sayesinden minimum bakım ister.
* Düşük ilk yatırım maliyeti sağlar.
* Birkaç makinayla indirilebilen yüksek taş oranlarını, tek bir kırıcıyla nihayi ürün boyutuna indirgenebilir.Kırıcı sistemi ; klasik kırma tesislerinde 2 yada 3 tip kırıcı kullanılır. primer kırıcı, sekonder kırıcı ve tersiyer kırıcı, Dragon kırıcı Bu 3 sistem kırıcınında yaptıgı işlevi yapabilen son teknoloji kırıcıdır. Güçlü ve büyük ayar blokları sayesinde incelme oranı çok yüksektir. 50 kata varan bir inceltme egrisi vardır. ( Dragon 7 ,9 ,10,15,20,25 için geçerlidir )
* Hem elektrik sistemi hem de jeneratör ile çalışabilmektedir. Düşük mazot sarfiyatlıdır.
* Yeni nesil mobil eleme ve kırma tesisleri, klasik tesislere göre daha verimlidir.
* Tesisin ton başına üretim maliyeti, klasik tesisler ve klasik mobillere göre en az % 50 oranında daha düşüktür.
* Yeni nesil mobil Dragon kırma ve eleme sistemleri, klasik tesislere göre %50 – %60 arasında dahaaz enerji tüketmektedir.
* Yeni nesil Dragon mobil kırma eleme tesislerinin kullanım ömrü klasik tesislere ve klasik mobil tesislere göre daha uzundur.
* Çevre koşullarına uyum sağlayacak sistemler ile donatılmıştır. Dragon mobil tesisleri çevreci tesislerdir. (Toz ve ses izolasyonu)
* En büyük avantajlarından biri de beton santralleri ve asfalt plentleri için agrega çeşitliliğine sahiptir.(3 tip ürün üretebilir.)
