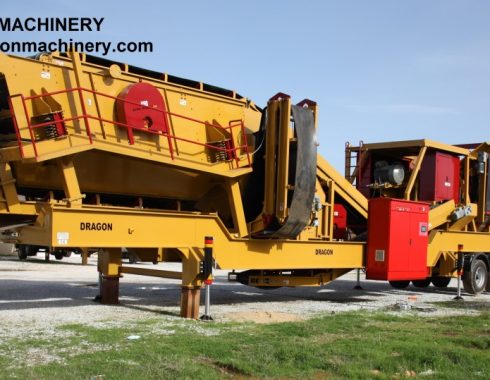

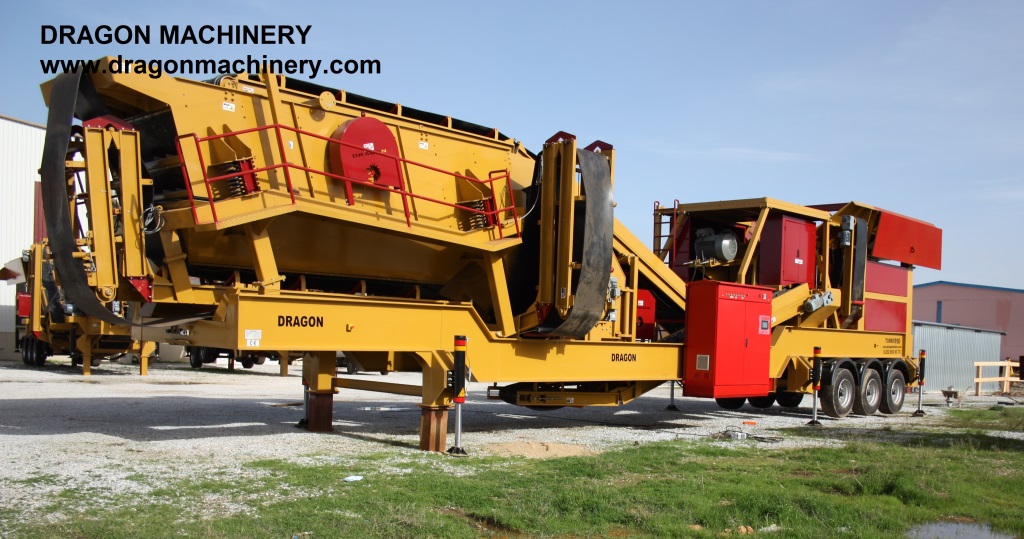

Turbo 950 – Mobil kapalı devre Kırma eleme tesisi

Turbo 950 – Mobil kapalı devre yeni nesil Kırma eleme tesisi
Dragon 950 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.Sert ve kırılması zor taş (Bazalt , Granit ) ve madenler (Demir Cevheri , Krom Madeni, Kuvars ) gibi materiellerin kırılması için en uygun kırıcılardandır.Aşındırıcı Malzemelerin kırılmasında en ideal kırıcı ünitesidir.
– Titreşimli Besleyici ve Haznesi
Besleyici sistemi 2 adet vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.
Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.
Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.
– Çeneli Kırıcı ( Konkasör )
Ebat : 900×650 mm Primer tip
Motor gücü : 75-90 Kw
Ayar Mekanizmalı Olup Çeneli Kırıcı kolaylıkla ayarlanabilir.
– Ana Konveyör Bant Sistemi 1000 mm
Paletli tip konveyör lastiklidir.
– Titreşimli Elek Sistemi Yüksek Kapasiteli tip
Ebat : 2000x5000mm
Motor Gücü 22 KW
Kat Adeti : 3 Katlı
– Sekonder Darbeli Kırıcı (Sert Malzeme Kırıcısı)
1200x1200mm Özel tip Sekonder Darbeli Kırıcı sistemi
Motor : 132-160 Kw
– Elek altı Stok Konveyörü 1000 mm,Katlanır tip
– Stok Konveyörü 2 adet 600 mm Katlamalı tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 750 mm
– Mobil Şasi Sistemi 3 Akslı Özel konstriksiyon Şasi
– Hidrolik Sistem ,sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.
Hidrolik Güç Sistemi 125 Litre
Manyetik Konveyör Bant 750 mm ( Opsiyonel )
– Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.
Kapasite : Kırılacak Malzeme ve Besleme,Nihayi ürün boyutlarına göre degişken olup 160 –- 240 ton/saat Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş ,İnter Markalıdır.
Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür.

– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır.
Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 30 – 35 Lt/Saat ( Opsiyonel )
– Hidrolik bant açma sistemi (Opsiyonel)
– Hidrolik besleyici ilave hazne açma sistemi (Opsiyonel)
– Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
– Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 15.000 mm x Yükseklik 4500 mm
Mobil Konkasör Tesisi Turbo 950
Maksimum besleme boyutu: 900mm x 650mm
İdeal beslenme boyutu: 0 – 600mm
Final boyutu: 0 – 180 mm iki tür malzeme ve artı By-pass çıkışı üretimi
Kapasite(t/s): 160 – 240 t/s
Nihai Ürün boyutu mm (Ayarlanabilir). 0 – 20 mm
Motor Gücü Motor(kW): 265 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
