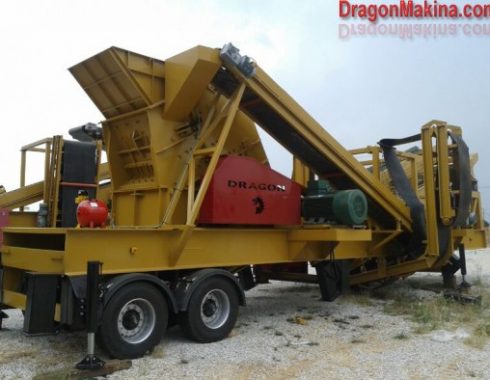

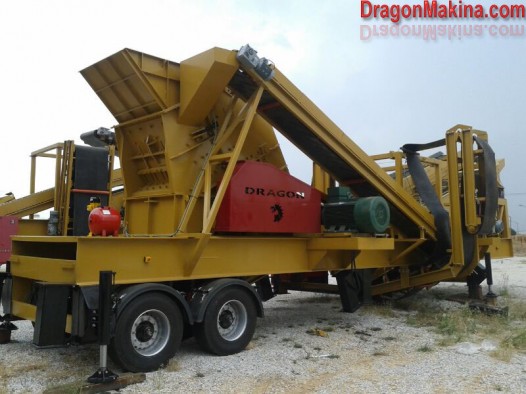

Mobil Sekonder Kırma Eleme Tesisi Dragon 4000
Yeni Nesil Dragon 4000 sekonder kırma eleme sisteminin tümü tek bir platformda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için Dragon Ar-Ge Grubu tarafından özel olarak dizayn edilmiştir. Klasik sekonder kırıcı ve eleğin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an Dünya ve Türkiye pazarında en çok tercih edilen makinalarımızdandır.

Sistemdeki mevcut makina ve ekipmanlar,

*Turbo Sekonder Darbeli Kırıcı

Rotor Ebatı: 1200 x 1350 mm
Rotorlar özel olarak imal edilmiş olup aşınmaya maruz kalan kısımları sert dolgu elektrod kaynağı ile doldurulmuş olup aşınmaya karşı dayanıklıdır.
Ağız Açıklığı: 1300 x 500 mm
Ayar Bloğu: 2 Adet
Açıp kapama Emniyet Kilitli Hidrolik Pistonlu: 2 Adet
Motor Gücü 200 -250 kW
Turbo kırıcının tahrik sisteminde bulunan motor gerdirmesi hidrolik sistem tarafından gerçekleştirmekte olup, bu sistem sayesinde kırıcıyı devreye alma sorunsuz gerçekleşmektedir.
Kırıcıda, inceltmeyi sağlayan 2 adet uzun tip ayar blokları bulunur. Bu bloklar sayesinde inceltme eğrisi çok yüksektir.
Kırıcı yan duvar zırhlarında Hardox 500 aşınma zırhı kullanılmaktadır.
Rotor paletleri % 16-18 mangan ve krom alaşımlıdır. Ayrıca iki taraflı kullanıma uygundur. Bu sayede daha uzun aşınma süreleri yakalanabilir.
Ayar blokları % 16-18 mangan ve krom alaşımlıdır. Ayar bloklarıda kolay ayar yapılabilmesi için hidrolik ayar mekanizması bulunmaktadır.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu mevcuttur.
Güçlü gövde, güçlü rotor ve güçlü ayar blokları sayesinde benzersizdir.
30 kata varan yüksek küçültme oranları ile emsalsizdir.
Kırıcı içine kırılamayacak bir malzeme girdiğinde, hidrolik aşırı yük önleme tertibatı devreye girip kırıcı elemanları korunmaktadır.

*Ana Konveyör Bant Sistemi:
1000 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı “K” tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.

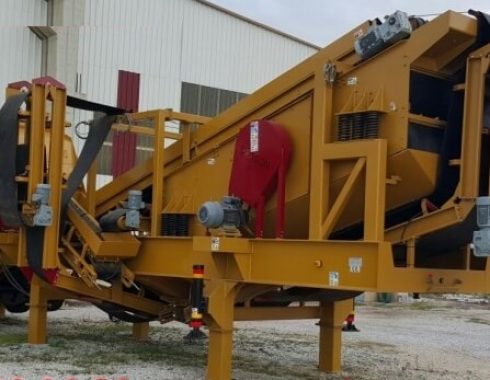

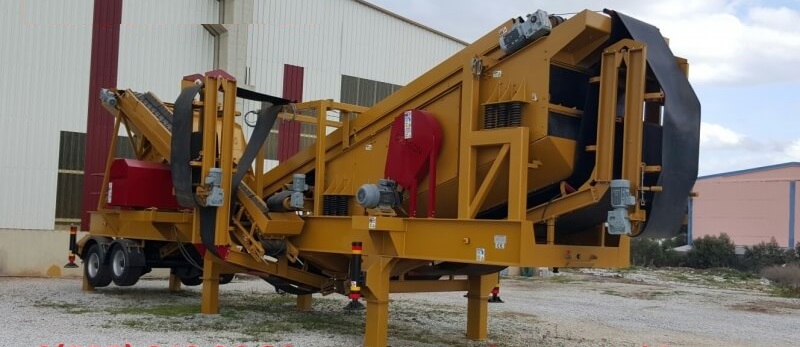

*Titreşimli Elek Sistemi Yüksek Kapasiteli:
Ebat: 2200x5500mm
Motor Gücü: 22 kw
Kat Adeti: 3 Katlı
Titreşime uygun özel tip rulmanlı
*Elek altı Stok Konveyörü
1000 mm genişliğinde olup katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Stok Konveyörü
2 adet olup, 600 mm genişliğinde katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Geri Dönüş Konveyörü 1
600 mm genişliğindedir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Geri Dönüş Konveyörü 2
​600 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.

*Mobil Şasi Sistemi
3 dingilli olup hava frenli yürür aksam ve sinyalizasyon tertibatı mevcuttur. Özel ağır hizmet tipi konstrüksiyon şasilidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.
Hidrolik Güç Sistemi 125 litre depo hacmiyle, sayesinde tüm pistonlar, özel kumanda sistemi ile kontrol edilir.

*Pano ve Kumanda Sistemi
Malzemesi Siemens markalıdır. Pano sisteminde radyo kontrol frekansı ile çalışan uzaktan kumanda sistemi vardır Ayrıca pano sistemi toz ve suya karşı özel izolasyonludur.
Kullanılan panoda her ne kadar toz ve suya karşı izolasyonluda olsa, Dragon Makina
