Mobil Konkasör,Kapalı Devre Yeni Teknoloji DRAGON 9

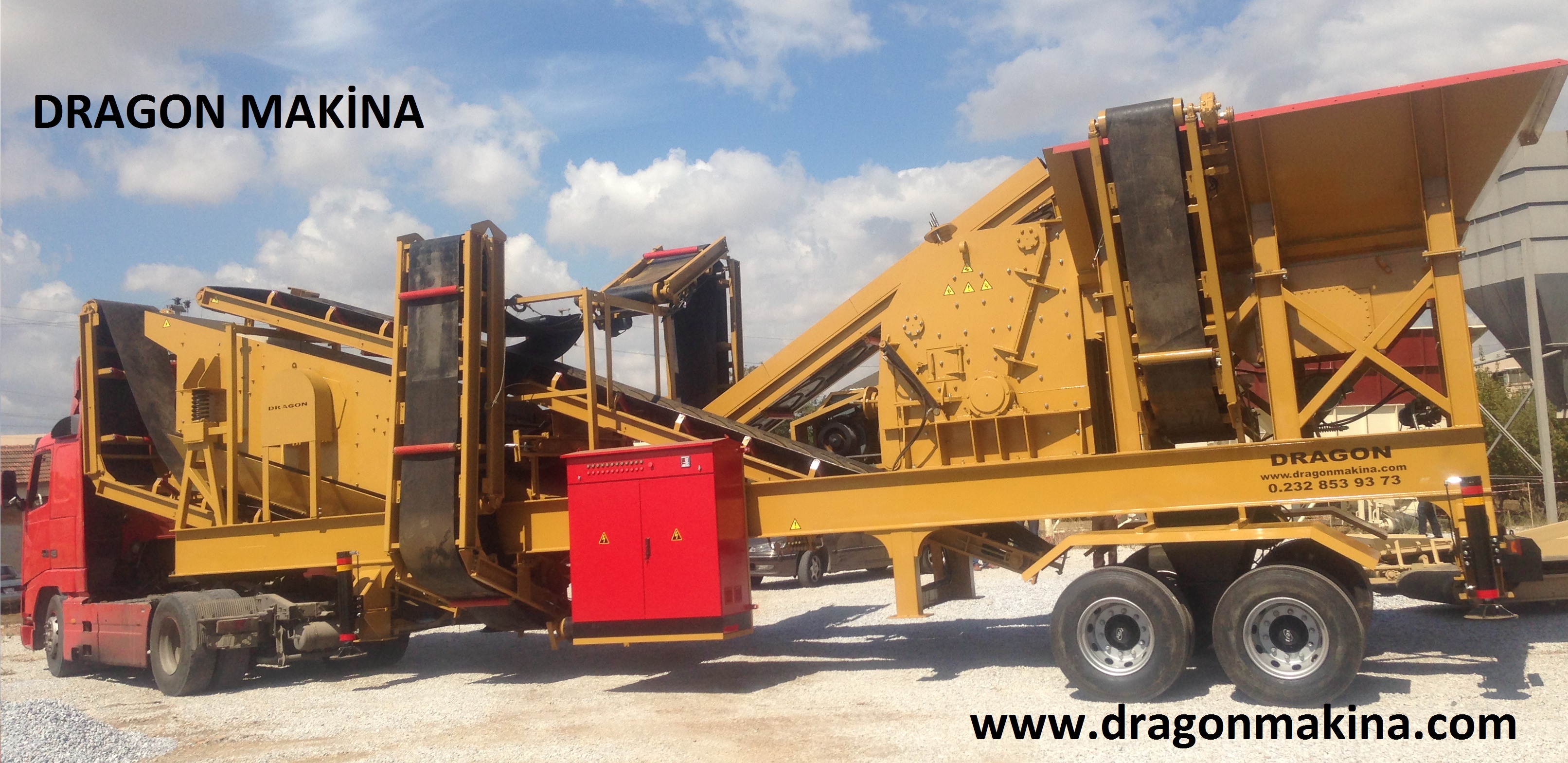

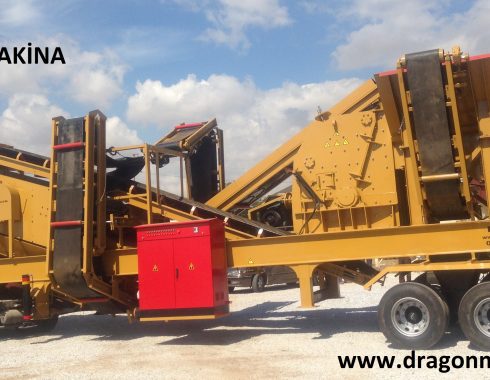

DRAGON 9 – Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji

Dragon 9 Kapalı devre Kırma sistemi

Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir. 15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.

Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir. Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.

Sistemdeki mevcut makina ve ekipmanlar

* Titreşimli Besleyici ve Haznesi Besleyici sistemi 2 Adet Vibromotor ile yüksek titreşim sağlanmakdadır. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.

Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.

Besleyicide aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.

Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

* Dragon 9 Gelişmiş Turbo Darbeli Konkasör sistemi

Besleme olugu 850 x 800mm

Rotor : 1100 x 800mm Kırıcıda İnceltmeyi sağlayan 2 adet özel duvar vardır.

Motor Gücü 110 Kw Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makina’da toplanmıştır.

50 kata varan yüksek küçültme oranları ile emsalsizdir.

* Ana Konveyör Bant Sistemi 800 mm Paletli tip konveyör lastiklidir.

* Titreşimli Elek Sistemi Yüksek Kapasiteli Tip

Ebat : 1300 x 4000mm

Motor Gücü 11 Kw Kat Adeti : 3 Katlı

* Elek altı Stok Konveyörü 800 mm Katlanır tip

* Stok Konveyörü 2 adet 600 mm Katlanır tip

* Geri Dönüş Toplama Konveyörü 1. 600 mm

* Geri Dönüş Konveyörü 2. 600 mm

* Mobil Şasi Sistemi 2 Akslı Özel konstriksiyon Şasi

*Hidrolik sistemde 4 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 6 Piston özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 105 Litre

Manyetik Konveyör Bant 600 mm (Opsiyonel)

* Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.

* Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.

* Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.

Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü. ( Opsiyonel )

Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 100 – 150 ton Kapasitelidir.

Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. (Opsiyonel )

Besleyiciler Vibromotorlu olur Emtaş, İtalvibras,Oli Markadır.

Ana Bant Tahrik Tamburu Kauçuk Kaplı ve Dişli Tiptir.

Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.

Redüktörler 3 aktarmalı özel redüktör dür.

Konveyör Bant Lastikleri Derby veya Eksaş Markadır.

Rulmanlar : SKF veya Muadili Rulmanlar Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

* By-pass sistemi (opsiyonel)

* Manyetik mıknatıs (opsiyonel)

* Jeneratör Sistemi ( Opsiyonel )

* Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )

* Tozsuzlandırma Sistemi ( Opsiyonel )

* Frekans Kontrol Sistemi Soft starter yerine kullanılır.(Opsiyonel)

Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 19 Lt/Saat ( Opsiyonel )

** Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.

** Toplam Ağırlığı : 38.000 Kg

** Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 13.000 mm x Yükseklik 4300 mm
